SWH Vectis 400

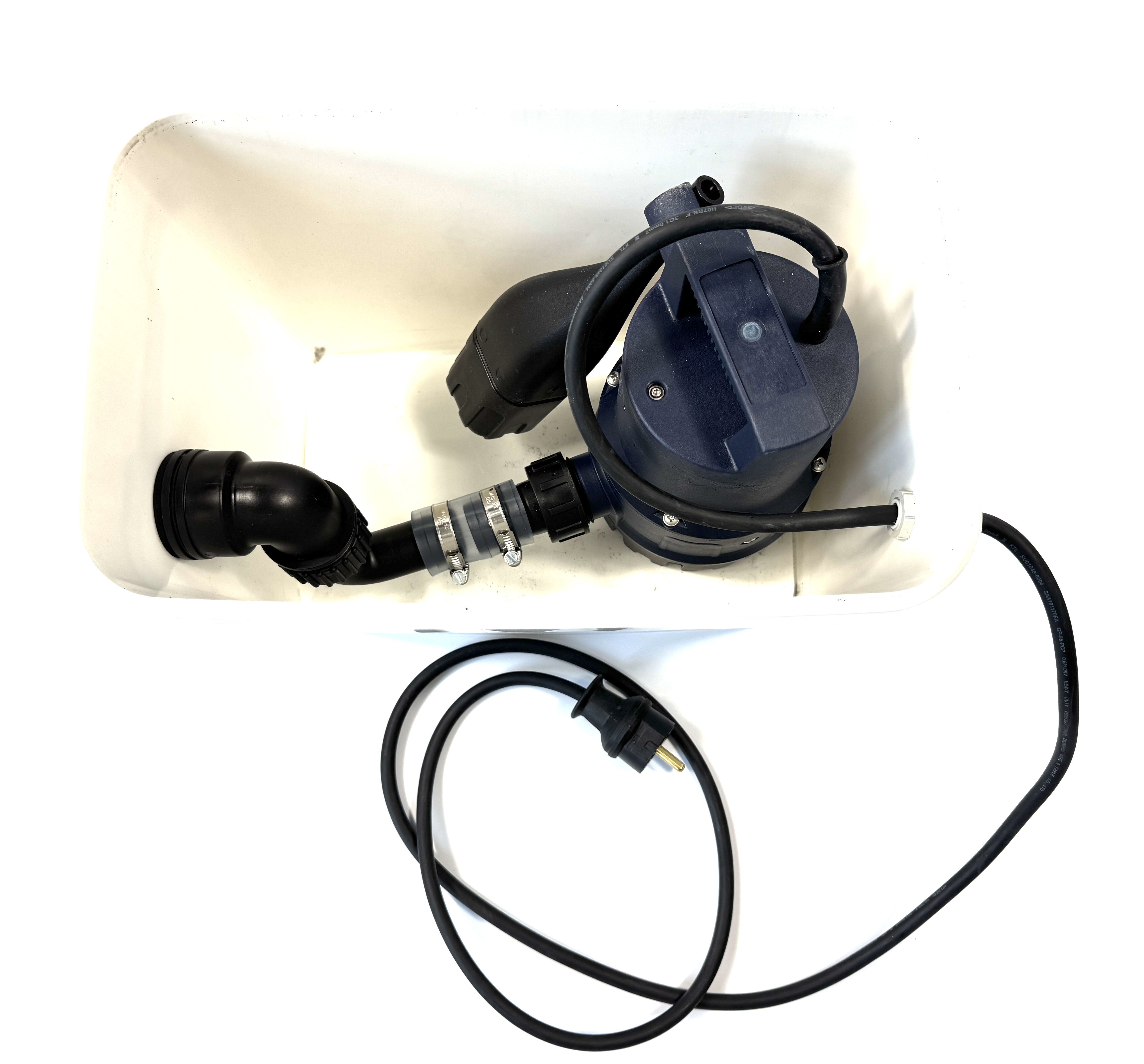

Zehnder Pumpen Schmutzwasser-Hebeanlage S-SWH 100 für aggressive Medien, zur Überflurinstallation Ausführung zum Einsatz hinter Wasserenthärtungsanlagen und für anfallendes Brennwertkondensat hochwertige Gleitringdichtung aus Siliciumcarbit (SiC), Motorgehäuse aus 1.4404 Edelstahl, Motorwelle aus Edelstahl steckerfertig montiert – problemlose Montage Sammelbehälter aus PP mit ca. 20 l Nutzinhalt im Behälterdeckel integriertes Schaltgerät mit akustischer Alarmmeldung bei unzulässig hohem Wasserstand potentialfreier Kontakt für externen Alarm oder Waschmaschinenstopp einfache Montage einfache Reinigung und Wartung durch am Deckel befestigte Pumpe vorbereiteter, beidseitig nutzbarer Duschzulauf DN 50 (von Behälterunterkante bis Rohrmitte Duschzulauf nur 80 mm) Betriebstemperatur 40°C (kurzzeitig bis 90°C) Druckabgang 1 ¼“ Innengewinde mit integrierter Rückschlagklappe Behälterentlüftung durch Aktivkohlefilter Schutzgrad IP 57 Ausstattung mit Reedkontakt freier Durchgang 10 mm Förderhöhe bis zu 6,0 m Spannung 230 Volt Einsatzgebiete Förderung von leicht saurem Kondensat, aggressiven oder salzhaltigen Medien (max. 15 % Salzgehalt) Anheben von fäkalienfreien Schmutzwasser aus häuslicher Anwendung Lieferumfang steckerfertig montiert mit 1,5 m Anschlusskabel mit Schuko-Stecker   TECHNISCHE DATEN Herstellerseite

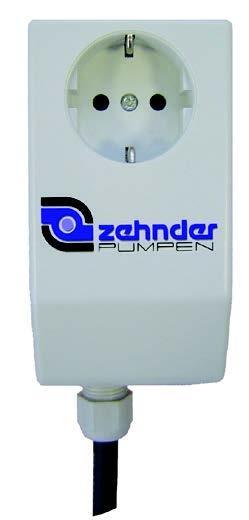

Das Alarmschaltgerät mit Waschmaschinenstop zur SWH 100, SWH 170 und SWH 190 bietet Schutz vor Überlauf der Hebeanlage bei zu hohem Wasserstand *Auf Wunsch bereits werkseitig an SWH montiert, falls in Kombination mit einer Anlage bestellt* Spannungsversorgung 230 V Frequenz 50 Hz Nennstrom 15,0 A Funktionsweise: Das Schaltgerät wird mit dem Kontakt der Hebeanlage verbunden. Der Stecker der Waschmaschine wird in die Steckdose des Schaltgerätes und dieses in die Netzsteckdose gesteckt. Die Anlage ist nun betriebsbereit. Bei Ausfall der Hebeanlage wird die Stromversorgung zur Waschmaschine unterbrochen und ein Überlaufen des Sammelbehälters verhindert. ***OHNE SCHWIMMERSCHALTER, DAHER NUR FÜR DEN EINSATZ AN DER SWH 100 bis 190, BZW. AN ANLAGEN MIT POTENTIALFREIEM KONTAKT GEEIGNET*** Das Alarmschaltgerät mit Waschmaschinenstop kann überall dort eingesetzt werden, wo Waschmaschinen die Waschlauge nicht direkt sondern über eine nachgeschaltete Hebeanlage entsorgen. Steigt der Flüssigkeitspegel in der zu überwachenden Hebeanlage auf einen kritischen Stand an (Schwimmerschalter gibt Kontakt), wird die angeschlossene Waschmaschine stromlos geschaltet. Bei Unterschreiten des kritischen Wasserstandes schaltet die Waschmaschine wieder zu. Ein potentialfreier Wechsler zur Weiterleitung der Störmeldung ist im Gerät vorhanden. TECHNISCHE DATEN *PDF* Herstellerseite

Signalleuchte rot, 230 VAC, zu SWH 100, SWH 170 und SWH 190 Hebeanlagen, Inkl. Leuchtmittel für Außenschrank Gibt optische Signale bei zu hohem Wasserstand   TECHNISCHE DATEN Herstellerseite

Zehnder Pumpen Schmutzwasser-Hebeanlage SWH 170 zur Überflurinstallation Ausführung steckerfertig montiert – problemlose Montage Sammelbehälter aus PP mit ca. 20 l Nutzinhalt im Behälterdeckel integriertes Schaltgerät mit akustischer Alarmmeldung bei unzulässig hohem Wasserstand potentialfreier Kontakt für externen Alarm oder Waschmaschinenstopp einfache Reinigung und Wartung durch am Deckel befestigte Pumpe vorbereiteter, beidseitig nutzbarer Duschzulauf DN 50 (von Behälterunterkante bis Rohrmitte Duschzulauf nur 80 mm) Betriebstemperatur 40°C (kurzzeitig bis 90°C) Druckabgang 1 ¼“ Innengewinde mit integrierter Rückschlagklappe Behälterentlüftung durch Aktivkohlefilter Schutzgrad IP 57 Ausstattung mit Reedkontakt freier Durchgang 10 mm Förderhöhe bis zu 10,0 m Spannung 230 Volt Einsatzgebiete Förderung von häuslichem Schmutzwasser ohne Fäkalien aus Waschmaschine, Dusche, Waschtisch etc. zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene Lieferumfang steckerfertig montiert mit 1,5 m Anschlusskabel mit Schuko-Stecker TECHNISCHE DATEN Herstellerseite
