Miniboy 3,0 D
2.690,00 €
Nicht mehr verfügbar
Produktinformationen "Miniboy 3,0 D"
Abwasserhebeanlage Miniboy 3,0 D, 400 Volt, mit Freistromradpumpe und Komfortsteuerung, als Einzelanlage zur Förderung von häuslichem Abwasser aus einer Kellerwohnung oder einem Einfamilienhaus, zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene
Nicht mehr lieferbar, Ersatz ausschließlich durch Kompaktboy Hebeanlage!
Bitte kontaktieren Sie uns zur Ermittlung einer geeigneten Ersatzanlage.
• Sammelbehälter aus Polyethylen mit 55 l Inhalt (35 l Schaltvolumen)
• Einzelanlage mit aufgebauter Wirbelradpumpe, mit Drehstrommotor
• Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer

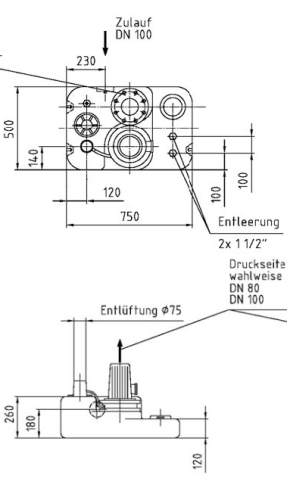

• Druckabgang wahlweise DN 80 oder DN 100
• 2 Zuläufe für HT-Rohr DN 100
• zusätzliche Anschlüsse 1 1/2“ für Handmembranpumpe
• Entlüftung DN 70 (Ø 75)
• inklusive ZPS1: komfortable, pneumatische Niveausteuerung mit Mikrokontroller, LCD-Klartextanzeige für Füllstand, Wartung, Betriebsstunden und Störmeldungen sowie netzabhängige Alarmanlage im Schaltkasten zur Innenraummontage
• 3,5 m Anschlusskabel zum Motor
• P2=3,0 kW, P1=4,0 kW
• 400 Volt
• 6,9 A
• 1400 U/min

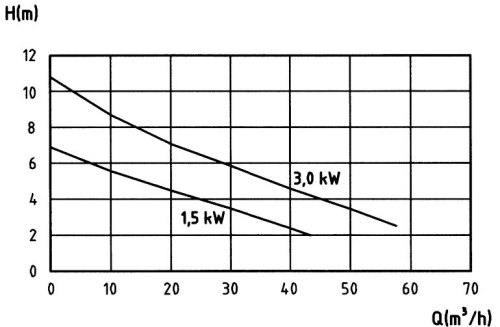

• Qmax.=60 m³/h
• Hmax.=11,0 m
Lieferumfang:
Einzelanlage mit Rückschlagklappe DN 80 oder DN 100, flexibler Verbindung mit Spannschellen für Entlüftungsleitung, Flanschstück DN 80 oder DN 100 für Druckleitung sowie Schaltanlage ZPS 1
Die Abwasser-Hebeanlagen der Baureihe Miniboy dienen zur Entsorgung (Sammeln und Fördern) von häuslichen Abwässern, die unterhalb der Kanalrückstauebene in Kellerwohnungen oder Einfamilienhäusern anfallen.

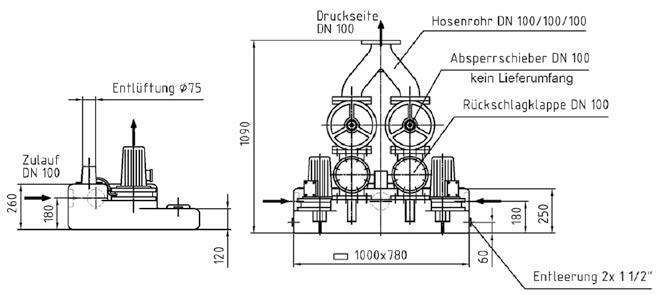

Doppelanlagen werden überall dort eingesetzt, wo nach DIN 1986 eine Unterbrechung der Abwasserentsorgung nicht auftreten darf.
Die Abwasser-Hebeanlagen der Baureihe Miniboy sind anschlußfertige, vollüberflutungssichere Einzel- bzw. Doppelanlagen mit gas- und geruchsdichtem Kunststoff-Sammelbehälter. Sie arbeiten mit vertikalen, verstopfungsfreien Abwasserpumpen mit automatischer, pneumatischer Niveausteuerung.
Ausgerüstet sind sie komplett mit Schaltkasten und allen notwendigen Schaltelementen.
Durch den mitgelieferten Einlaufbogen 90° DN 100 (HT-Rohr) läuft das Abwasser (natürliches Gefälle) in den Sammelbehälter der Abwasser-Hebeanlage Miniboy.
In dem an der Behälteroberseite eingeschraubten Staurohr steigt das Wasser an und komprimiert die im Staurohr befindliche Luft solange, bis der Druck den Staudruckschalter im Schaltkasten betätigt.
Dadurch wird die Pumpe eingeschaltet und fördert das Wasser aus dem Behälter über die Druckleitung in den höherliegenden Kanal. Bei der Hebeanlage Miniboy Doppel befindet sich im Schaltkasten ein Wechselschalter, der das wechselweise Einschalten der Pumpen bewirkt. Nur bei Überlastbetrieb (eine Pumpe kann die zulaufende Wassermenge nicht bewältigen) schaltet die zweite Pumpe zu.
Eine Rückschlagklappe in der Druckleitung (vorzusehen nach DIN 19 760) verhindert das Zurücklaufen des Wassers aus der Druckleitung in den Behälter.
Das Schaltgerät ist mit einem Alarmsummer versehen, der bei Ausfall der Pumpe(n) oder bei zu hohem Wasserstand im Behälter aktiviert wird. Weiterhin sind Alarmkontakte für extern anzuschließende Alarmeinrichtungen (Klingel, Hupe, etc.) im Schaltgerät vorhanden.
